Литьё под давлением — процесс точный, но далеко не идеальный. Даже при хорошем оборудовании и качественной пресс‑форме можно получить брак. И здесь важно понимать: брак — это не «неизбежность», а почти всегда ошибка в процессе. Причин для брака три: неправильные режимы литья, ошибки в конструкции формы или неподходящий материал. Всё остальное — их следствие. Разберём самые частые дефекты и, главное, как их не допустить.
1. Недолив (неполное заполнение формы)
Как выглядит: деталь «обрезанная», не заполнена до конца, края не сформированы.
Причина — пластик просто «не добежал» до конца формы. Это может происходить из‑за слишком низкого давления или скорости впрыска, недостаточной температуры расплава, плохой вентиляции формы или слишком узких литниковых каналов. Исправляется увеличением давления и скорости впрыска, повышением температуры материала, а также проверкой литниковой системы и добавлением вентиляционных каналов.
2. Облой (лишний пластик по краям)
Как выглядит: тонкие «лепестки» или плёнка пластика по линии разъёма формы.
Здесь пластик, наоборот, «убежал лишнего». Причина — слишком высокое давление впрыска, износ формы или недостаточное усилие смыкания. Исправить можно снижением давления, проверкой усилия смыкания термопластавтомата и, при необходимости, ремонтом оснастки. Важно не пытаться компенсировать плохое смыкание ещё большим усилием — это ускорит износ.
3. Усадка и раковины

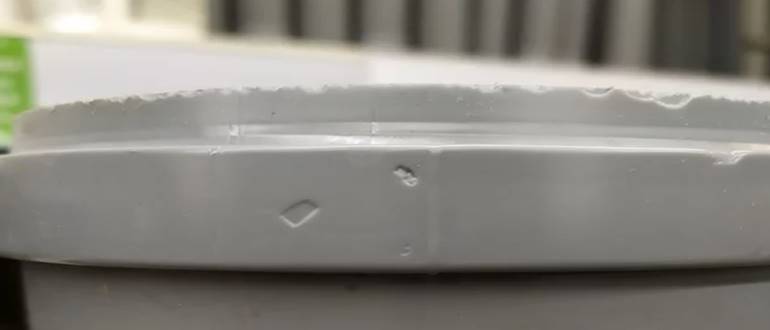

Как выглядит: вмятины, провалы на поверхности, особенно в местах с увеличенной толщиной.
Дефект возникает, когда внутренние слои материала остывают и сжимаются быстрее, чем наружные. Причины — неравномерное охлаждение, слишком толстые стенки или недостаточное давление подпитки. Исправляется увеличением времени выдержки под давлением, доработкой геометрии детали (уменьшением толщины там, где это возможно) и улучшением системы охлаждения формы.
4. Деформация (коробление)

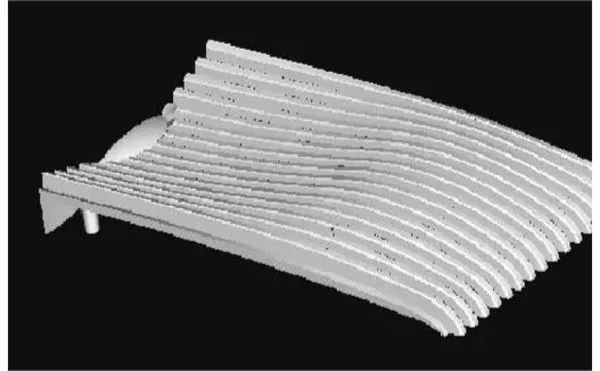

Как выглядит: деталь «ведёт», она кривится после извлечения из формы или спустя некоторое время.
Коробление происходит из‑за внутренних напряжений, которые возникают при неравномерном охлаждении. Разные участки детали остывают с разной скоростью, материал пытается сжаться, но форма уже не держит — в результате геометрия искажается. Исправляется балансировкой системы охлаждения, снижением температуры расплава и, на этапе конструирования, оптимизацией геометрии (равномерная толщина стенок, рёбра жёсткости).
5. Сварные швы (линии спая)

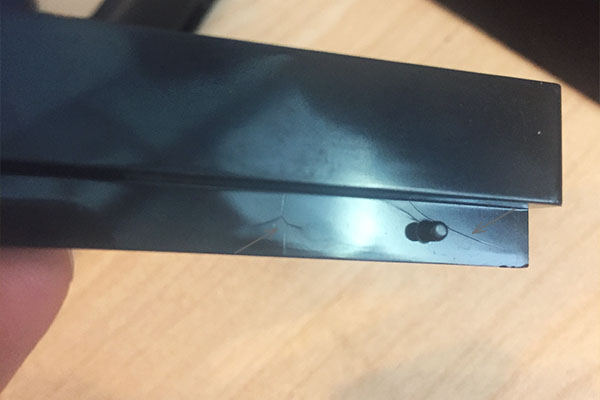

Как выглядит: тонкие линии на поверхности, часто в местах обтекания отверстий или сложной геометрии.
Это следствие встречи двух потоков расплава. Если они встретились уже остывшими и недостаточно хорошо «слиплись», на поверхности остаётся видимая линия, которая может снижать прочность изделия. Причины — низкая температура расплава, плохая вентиляция воздуха в зоне спая, неудачное расположение точки впрыска. Исправляется повышением температуры, улучшением вентиляции и, при возможности, переносом точки впрыска в другое место.
6. Пригар (поджоги)
Как выглядит: чёрные или коричневые пятна на поверхности, часто в местах, где сложно выйти воздуху.
Причина — перегрев пластика или сжатие воздуха в полости формы. Когда воздух не успевает выйти через вентиляцию, он сильно нагревается и начинает выжигать материал. Исправляется снижением температуры расплава, уменьшением скорости впрыска на финальном этапе заполнения и обязательным добавлением вентиляционных каналов в «опасных» зонах.
7. Серебрение (полосы, пузырьки)
Как выглядит: серебристые полосы, пузырьки или шелушение на поверхности.
Дефект возникает из‑за выделения газов в процессе литья. Основная причина — влажное сырьё (гигроскопичные пластики впитывают влагу из воздуха), а также загрязнения или перегрев материала. Исправляется сушкой материала по требуемому режиму, использованием чистого сырья и стабилизацией температуры.
Где теряют деньги на дефектах
Брак — это не просто испорченная деталь. Это прямые и косвенные потери: испорченное сырьё, время простоя оборудования, дополнительная работа персонала, ускоренный износ формы. А если брак выявляет клиент — репутационные риски и потеря заказов. Очень часто 2–3% брака на массовом производстве «съедают» всю заложенную прибыль, превращая рентабельный заказ в убыточный.
Как избежать проблем системно
Чтобы брак не стал хроническим, нужен системный подход. Прежде всего — нормальная пресс-форма. Экономия на её качестве почти всегда оборачивается постоянными дефектами. Далее — правильные режимы литья, которые определяются не «на глаз», а по карте процесса, зафиксированной после отработки. Третий момент — контроль сырья: соблюдение режимов сушки, чистота, стабильность партии. Четвёртый — регулярное обслуживание формы: грязная или несмазанная форма гарантирует дефекты. И, наконец, самый недооценённый фактор — опытный технолог, который видит процесс целиком, а не только один параметр.
Итог
В литье пластика не бывает «случайных» дефектов. Каждый брак — это следствие конкретной ошибки в процессе. И главное отличие стабильного производства от постоянных проблем — не в дороговизне оборудования, а в подходе. Если режимы обоснованы, форма спроектирована правильно, а сырьё подготовлено, брак становится исключением, а не нормой. И наоборот: когда на всё это закрывают глаза, дефекты начинают «съедать» прибыль каждый день.
